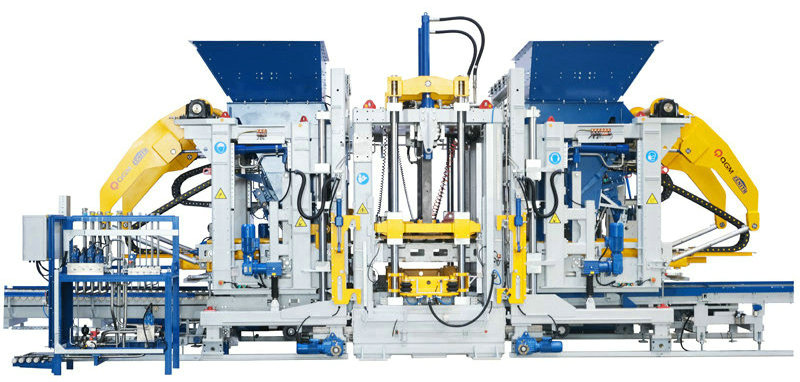

Magni tal-Blokk tal-Konkrit ZN2000C

Magni tal-Blokk tal-Konkrit ZN2000C huwa mudell żviluppat għal rasu. Hija kkaratterizzata minn grad għoli ta 'intelliġenza u awtomazzjoni, u tagħmel użu sħiħ minn teknoloġiji avvanzati ta' teknoloġija għolja bħad-diġitalizzazzjoni u s-sistema ta 'informazzjoni, li tintuża ħafna fil-kostruzzjoni ta' bliet ġodda u bliet sponża.

Karatteristiċi:

Tabella ta 'vibrazzjoni doppja, tmien muturi servo (mhux obbligatorju) Tagħmir ta' fuq

Assemblaġġ modulari għal manutenzjoni aktar faċli Tipi aktar diversifikati ta 'briks prodotti

Kapaċità ogħla, produttività ogħla

Daqs tal-pallet 1400x1400/1300mm

Żona li tifforma 1320x1350/1250mm

Għoli tal-prodott 40-500mm

Numru ta 'blokki Briks vojta minn ġewwa: 18-il blokk/moffa (390x190x190mm)

Briks standard: 105 blokki/moffa (240x115x53mm)

Briks tat-toroq: 66 blokka/moffa (200x100x60mm)

Daqs tat-tagħmir Approx. 10,000

Appross. 4,700

Appross. 3,400

Sistema ta 'vibrazzjoni Forza massima ta' eċċitazzjoni tal-mejda tal-vibrazzjoni: 200/kN

Forza massima ta 'eċitazzjoni tar-ras ta' l-istampa: 40/kN

Parametri elettriċi Enerġija totali (referenza): 231/kW

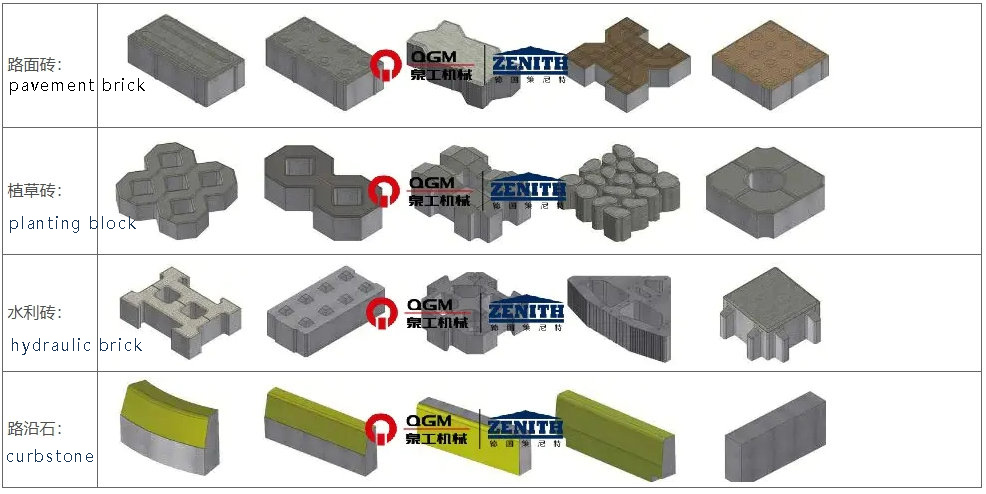

Dijagramma skematika tal-kampjuni tal-briks prodotti mit-tagħmir

Vantaġġi Tekniċi

1. Disinn tal-qafas ta 'kwalità għolja tal-verżjoni Ġermaniża

Il-frejm mainframe jadotta l-istruttura tal-qafas iwweldjati b'saħħa għolja ddisinjata mit-teknoloġija privattiva ta 'Zenit, li hija wweldjata mill-azzar sezzjoni speċjali apposta, b'disinn raġonevoli, iwweldjar uniformi u sabiħ, u l-qafas kollu jgħaddi mit-trattament tal-vibrazzjoni li qed tixjieħ biex jiżgura l-kwalità għolja u l-istabbiltà għolja tal-qafas. Il-proċess ta 'disinn strutturali avvanzat jagħmel il-mainframe espansibbli, u l-funzjoni tal-ftuħ u l-għeluq tal-moffa tal-ġenb, il-funzjoni tal-estrazzjoni tal-qalba (bord), il-funzjoni tal-impjantazzjoni tal-bord tal-polistirene, eċċ. jistgħu jiġu miżjuda sussegwentement.

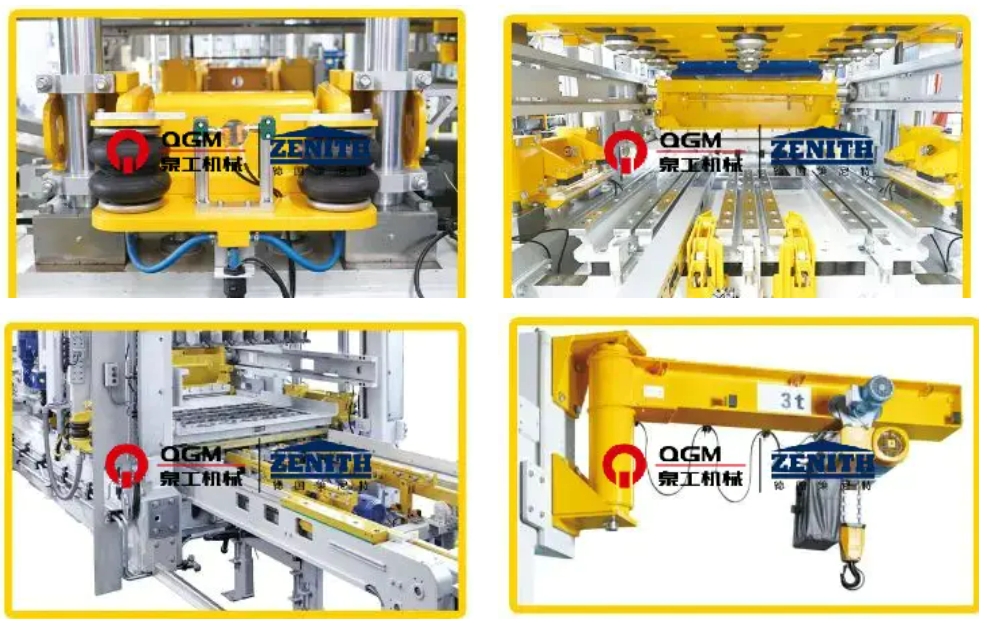

2.Sistema ta 'bidla mgħaġġla awtomatika tal-moffa

Meta l-moffa tiġi trasferita għall-pożizzjoni ospitanti, is-sistema ta 'rfigħ tagħha tirrealizza bidla awtomatika tal-moffa fuq l-apparat ta' bidla mgħaġġla tal-moffa. Il-forom ta 'fuq u t'isfel huma awtomatikament kklampjati b'mod pnewmatiku, li huwa sigur, effiċjenti, sempliċi biex jitħaddem u konvenjenti biex jinżamm. Dan jinkludi prinċipalment:

Apparat pnewmatiku għall-ikklampjar tal-moffa: jikkonsisti prinċipalment minn bracket tal-moffa u vireg tal-ikklampjar pnewmatiċi fuq iż-żewġ naħat, li jassistu fl-ikklampjar u l-iffissar tal-forom u d-damping meta l-magna ospitanti twettaq pre-vibrazzjoni u vibrazzjoni prinċipali, sabiex tikseb l-aħjar effett ta 'vibrazzjoni u jtawlu l-ħajja tas-servizz tal-forom.

Apparat tal-qfil tal-indenter pnewmatiku: l-indenter huwa ffissat mill-apparat tal-ikklampjar bl-airbag, li jista 'faċilment u malajr jissostitwixxi l-indenter, iqassar il-ħin ta' sostituzzjoni u installazzjoni tal-moffa, u jiżgura l-docking preċiż tal-qafas tal-moffa t'isfel u l-indenter ta 'fuq.

Apparat ta 'Inserzzjoni tal-Moffa Elettrika: L-apparat tal-immuntar tal-moffa jintuża biex jinstalla l-forom fil-magna prinċipali u biex jitimgħu u jitneħħew il-forom mill-magna permezz tal-parentesi tal-moffa elettrika, li jistgħu jiġu applikati għall-biċċa l-kbira tal-forom fis-suq, u parentesi speċjali tal-moffa jistgħu jintużaw għal forom speċjali.

Apparat li jbiddel il-moffa: Installat fuq il-qafas tal-magna prinċipali, huwa użat għall-irfigħ u t-tagħbija tal-forom meta jinbidlu l-forom, mgħammra b'parank tal-katina elettrika u apparat tal-mixi elettriku.

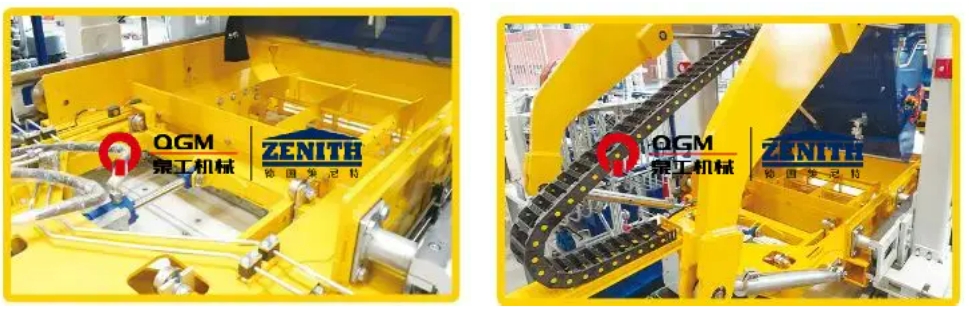

3. Sistemi ta 'fabbrikazzjoni

4. Sistema ta’ servo vibrazzjoni “Ultra-dinamika”:

It-teknoloġija ta 'vibrazzjoni servo "ultra-dinamika" hija tip ta' sistema ta 'vibrazzjoni ta' effiċjenza għolja u li taħdem għal rasha ddisinjata apposta għal magni tal-briks; il-mutur servo jista 'jagħmel l-aktar reazzjoni mgħaġġla fl-iqsar ħin ta' reazzjoni, jirrealizza l-ogħla prestazzjoni ta 'vibrazzjoni, inaqqas l-ammont ta' siment użat u jqassar iċ-ċiklu tal-produzzjoni, jipproduċi prodotti tal-konkrit kompatti għolja; is-sistema ta 'vibrazzjoni tista' tadatta b'mod flessibbli għall-ħtiġijiet ta 'prodotti konkreti differenti. Il-mutur servo jista 'jagħmel l-aktar rispons mgħaġġel fl-iqsar ħin ta' reazzjoni biex jirrealizza l-ogħla prestazzjoni ta 'vibrazzjoni, li tista' tnaqqas l-ammont ta 'siment, tqassar iċ-ċiklu tal-produzzjoni, u tipproduċi prodotti tal-konkrit kompatti ħafna; is-sistema tal-vibrazzjoni tista 'tiġi adattata b'mod flessibbli għall-ħtiġijiet tal-produzzjoni ta' prodotti konkreti differenti.

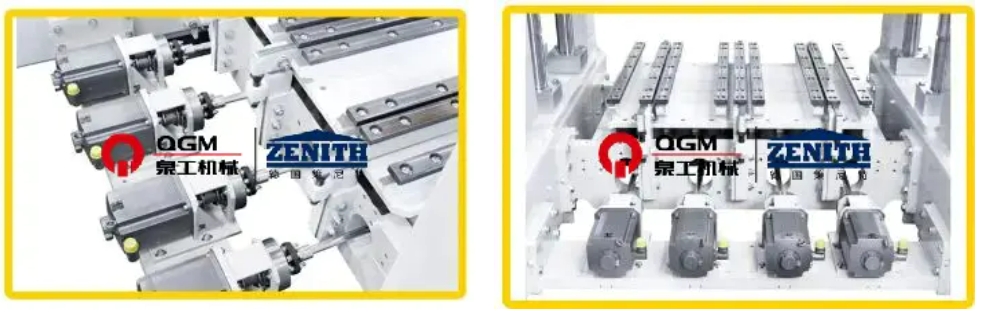

8 unitajiet ta 'vibrazzjoni b'bilanċ mekkaniku stabbilit individwalment minn 8 servo drives;

8 servo muturi, immuntati individwalment fuq ir-raġġi esterni tal-iżolament tal-vibrazzjoni tal-appoġġi tal-mutur;

5. Sistema ta 'kontroll servo preċiża

Permezz tal-feedback tas-sinjal, tikkontrolla l-fażi u l-veloċità tal-vibrazzjoni, kontroll tal-moviment sinkronizzat, standby b'veloċità għolja, jistgħu jitlestew f'perjodu qasir ta 'vibrazzjoni ta' ħin u eliminazzjoni tal-vibrazzjoni, biex jgħinu jqassar iċ-ċiklu tal-iffurmar, u effett aħjar tal-ibbrejkjar. Permezz tal-pożizzjoni u l-veloċità double closed-loop, tikkontrolla l-forza ta 'eċitazzjoni taġixxi biss fid-direzzjoni vertikali, timmassimizza l-forza effettiva ta' eċċitazzjoni, u fl-istess ħin tevita l-ħsara orizzontali tal-forza ta 'eċitazzjoni lill-magna, ittawwal il-ħajja tas-servizz tat-tagħmir, u tkun tista' tagħmel settings differenti għal rekwiżiti differenti tal-prodott, u tipproduċi prodotti ta 'kwalità għolja.

Ir-ras tal-istampa, il-qafas tal-moffa, il-karozza aggregata u l-karozza tad-drapp huma kkontrollati minn valv direzzjonali proporzjonali b'feedback tal-rukkell, li għandu ħin ta 'rispons mgħaġġel; il-mod ta 'kontroll ta' ċirku magħluq tas-sensor ta 'spostament/encoder-PLC-proporzjonali valv direzzjonali-ċilindru huwa adottat, li jagħmel il-kontroll aktar preċiż, u l-azzjoni taċ-ċilindru aktar mgħaġġla u aktar stabbli; l-istazzjon idrawliku jadotta pompa tal-pistun varjabbli, li ma joħroġx iż-żejt tal-pressjoni u jħott il-pompa meta s-sistema idrawlika tilħaq il-pressjoni stabbilita biex tnaqqas il-konsum tal-enerġija; l-istazzjon idrawliku jadotta l-provvista taż-żejt awżiljarju tal-akkumulatur, li jnaqqas il-konsum tal-enerġija; u l-istazzjon idrawliku jadotta provvista ta 'żejt awżiljarju akkumulatur, li jnaqqas il-konsum tal-enerġija u jnaqqas il-konsum tal-enerġija. L-istazzjon idrawliku jadotta provvista ta 'żejt awżiljarju tal-akkumulatur, li tista' tintuża għal azzjonijiet multipli fl-istess ħin, u l-pressjoni tas-sistema idrawlika hija stabbli; is-sistema idrawlika għandha sensuri tal-pressjoni, li jistgħu jintwerew fuq il-pannell tat-tħaddim għal wiri faċli; is-sistema idrawlika għandha sensuri tat-temperatura, apparat li jkessaħ u ħiters, li jistgħu jikkontrollaw b'mod effettiv it-temperatura taż-żejt, sabiex iż-żejt idrawliku jkollu prestazzjoni tajba.

6. Sistemi idrawliċi
